美國視訊電子標準協會(VESA)宣布運用 USB Type-C Alternate Mode,讓全新的USB Type-C連接器可以傳輸 DisplayPort 訊號,大幅簡化線材,使用也更為便利。

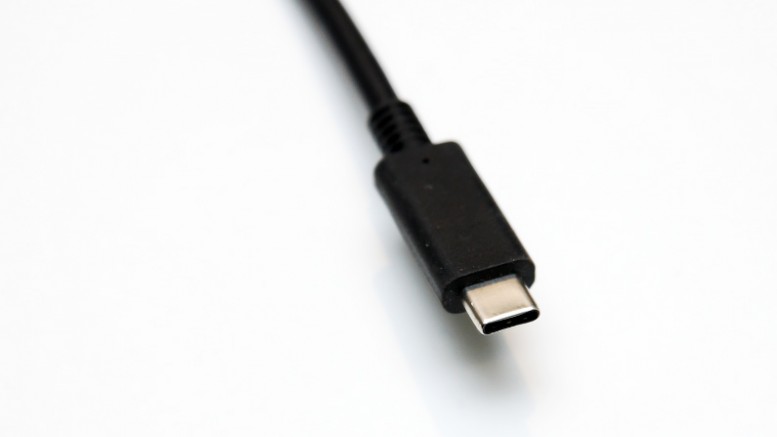

在剛結束的台北國際電腦展當中,除了物聯網之外,多項運用USB Type-C連接器的技術也成了焦點之一,USB Type-C連接器不僅具有小巧的外型,方便於行動裝置上使用之外,還具有可正反插的設計以及可擁有更多應用的Alternate Mode。像上星期我們介紹過的Thunderbolt 3、行動裝置使用的MHL/superMHL等,皆是運用此模式,也皆使用USB Type-C連接器。以趨勢觀察,未來Type-C將是電腦、行動裝貫、周邊最為重要的連接埠,除了既有USB功能之外,充電、資料傳輸通通都有。
VESA合規計畫經理Jim Choate
USB Type-C 傳遞DisplayPort訊號,亦可經由轉換器而具有 HDMI或DVI的輸出
除了MHL/superMHL之外,做為PC影像標準制定者的VESA當然也有運用USB Type-C的技術,VESA在2014年9月15日推出DisplayPort 1.3標準,同樣也有應用USB Type-C Alternate Mode,讓PC/筆記型電腦等裝置,都可以用USB Type-C來連接 DisplayPort顯示器,或是透過適當的轉換連接線,即可使用HDMI、VGA的顯示器。DisplayPort 1.3版將取代原有的1.2a版標準,並具有向後相容,預計今年中就會有合規/相容測試(Compliace Tests)。
畫面中的Chromebook Pixel使用 USB Type-C 連接4K顯示器
運用USB Type-C Alternate Mode可在同一條纜線完成許多傳輸工作
DisplayPort和USB一樣可以使用封包式資料結構,並可利用內含時脈傳輸資料的獨特交流耦合訊號通道(Lane),因此相同的電路與連接線就可以讓每個通道傳輸高達10Gbps的USB資料,或是讓每個通道以 8.1Gbps來傳輸1.3版的DisplayPort資料。若使用DisplayPort 1.2a版標準來應用,每個通道的資料傳輸率可達5.4Gbps,運用四個通道,就可支援高達4K解析度、60Hz更新率及30位元色深的資料量。
DisplayPort不同版本的通道速度比較,1.3版可達到每通道8.1Gbps
USB Type-C 連接器腳位定義,使用時可不分方向
傳遞DisplayPort訊號時是藉由原本傳輸通道達成
由於USB Type-C的Altnernate Mode使用十分具有彈性,在USB Type-C的連接當中,可以運用四個通道中的一個或二個通道傳輸資料,另外二個仍可用於傳輸高速 USB資料。因此當其中二個通道組合傳輸每個通道達8.1Gbps的DisplayPort資料,就可支援到4K的高解析度,而另外二個通道仍然可以連結高速 USB裝置。因此未來有擴充底座(Docking)就能用一條線連結主機而提供顯示輸出與 USB連接端子,若再搭配轉換器及 USB集線器晶片,就能擁有更多樣的輸出及更多可以使用的 USB連接埠。
典型的Docking系統設計圖
使用USB Type-C將可達成電源傳輸、資料傳輸等工作
若是使用高達 5K解析度的顯示器時,此時DisplayPort將會使用全部四個通道來傳輸資料,但是別擔心 USB沒得用,因為還有獨立的 USB 2.0腳位可以用。具有傳輸高解度DisplayPort訊號之下,USB Type-C的使用更為廣泛,也更方便。
而在 VESA推出DisplayPort 1.3版標準後,也推出嵌入式DisplayPort(eDP)1.4a標準,此標準可帶來更快的視訊資料傳輸速率、支援更高的解析度、更高位元的色階和更快的更新率。全新版本的eDP標準也包含VESA顯示器串流壓縮(Display Stream Compression,DSC)準標1.1,提供一個全新、擁有更高面板整合度的分割式面板架構。此外還可利用繪圖處理器(GPU)做壓縮計算等功能,以降低系統功耗和縮小產品尺寸。
