微星H55M-ED55

Intel在一月初正式推出了代號為Clarkdale的新款處理器,除了運算核心採用Nehalem微架構及最新的 32nm半導體製程之外,最重要就是整合了顯示晶片於同封裝內,也就是使用者購買此系列處理器時就擁有顯示功能。新的處理器同樣採用LGA1156封裝,之前與Lynnfield系列推出的P55系統晶片組,無法將Clarkdale的顯示輸出,因此就要有新的H55/H57/Q57晶片組來支援。

對許多應用環境,例如一般辦公室的使用者,通常不需要太高速的顯示卡,內建的顯示功能已經非常足夠了,所以H55/H57/Q57搭配雙核心的Clarkdale是最新的好選擇。Q57是以針對企業管理,即支援Core vPro技術的晶片組,一般零售市場比較不容易買到,H55/H57才是市場的大宗。

H55/H57與P55都屬於5系列的晶片組,基本功能都相同,它們都可以使用LGA1156的處理器,包括Lynnfield及Clarkdale,但是前二者才具有Flexible Display Interface(FDI)介面與處理器的繪圖處理器連接而將顯示功能輸出。而H55與H57之間的差異主要有三,USB(12 vs. 14)、PCIe(6 vs. 8)控制器數量,以及H57支援磁碟陣列功能,基本上若沒有太多的要求,H55就非常夠用。H55/H57/Q57還比P55多一個稱為Quiet System Technology(SQT)靜音系統技術,它在系統晶片組中加入了四個風扇轉速偵測與轉速控制器,以精確控制風扇達到低噪音的目的,不過要使用此功能,還需要一些韌體上的支援。若以使用彈性的觀點來看,H55/H57似乎比P55還好用!

由微星H55M-ED55是我們測試的第一款採用H55晶片組的產品,也可以由它來預估其它家產品大致的設計方式。H55M-ED55採用 MicroATX小板子尺寸設計,與過往整合顯示功能的產品類似,現今的小板子已經整合了大部分所需功能,對一般使用者甚至玩家都夠用。H55具有多樣的顯示輸出選擇,視訊顯示效能不錯,再加上處理器的功耗較低,用來當作HTPC家庭劇院PC也是個好選擇。


電源電路採用微星DrMOS設計

H55M-ED55處理器電源部分採用四相交換式電壓調整設計,並具有微星獨有的 DrMOS設計,有動態調整供電相數設計外,並在幾個重要元件上加上熱導管及散熱片,並搭配固態電容等較佳品質的元件,讓主機板擁有省電、高效率及長壽命等特性。電源電路部分特別設了相位數顯示 LED燈號,可以方便看到運作狀態。


H55M-ED55擁有六個內接SATA連接埠

在搭配具有繪圖處理器Clarkdale系列處理器時,H55M-ED55就擁有三種視訊輸出方式,即標準VGA、DVI-D及HDMI三種,方便連接不同的顯示裝置。它同樣具有擴充顯示卡的設計,在主機板上提供二支PCIe X16的插槽,當使用Lynnfield系列處理器或是Clarkdale加上顯示卡就很方便。由於處理器內的PCIe 2.0 X16也可以變成二組X8使用,因此主機板上的二支PCIe X16插槽,可以支援雙顯示卡協同運作,雖然在手冊上僅註明AMD ATI Crossfire,不過運用nVIDIA的顯示卡似乎也可行。

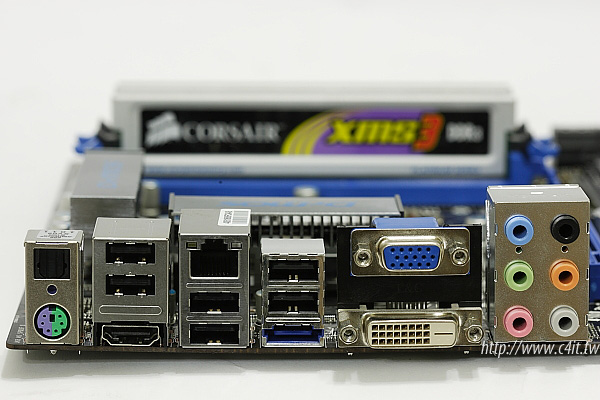

後方的連接埠具有齊全的設計

受限於主機板尺寸較小的因素,除了二支PCIe X16插槽之外,H55M-ED55還有一支 PCIe X1及一支32位元PCI插槽以便擴充其它功能,然而以它已經整合了大部分功能的設計,應用擴充槽的機會並不算大。至於後方的連接埠部分,則很方便齊全,除了前面提到三種視訊輸出埠之外,7.1聲道、六組USB、一組eSATA與乙太網路外,還有一個S/PDIF光纖輸出及一個可支援滑鼠或鍵盤的PS/2接頭。至於其它功能部分,請參考以下規格簡表。


具有方便超頻的按鈕

比較特別的設計在於電源連接器旁的數個開關,雖然 H55並不像 P55那樣以高效能為訴求,但是微星仍為它加入了不少超頻的設定,除了在BIOS中提供可儲存六組設定值,以及方便的調整設定外,這些開關也有其方便性。除了一個是電源開關外,按下OC Genie按鈕可讓系統在關機重新動後自動找到超頻的最佳設定,再按一次則在重新開機後恢復預設值。至於「+」「-」則是可以用1MHz的間隔調整基頻(BCLK,Base Clock),使用也很方便。


JMicron JMB363提供額外的磁碟控制功能

測試平台
以下列出我們測試時使用的軟、硬體組合,測試時處理器的TurboBoost功能為開啟狀態,其它設定都是以主機板預設值。

平台設備 說明
處理器 Intel Core i5-661
記憶體 Corsair DDR3-1600 2Gx2 (設為DDR3-1333)
顯示卡 處理器內建
硬碟 Seagate Barracuda 7200.12 1TB SATA
作業系統 Windows 7 Ultimate 32位元英文版
測試軟體 PCMark 05

PCMark Vantage

3DMark 06

3DMark Vantage

CINEBENCH R10

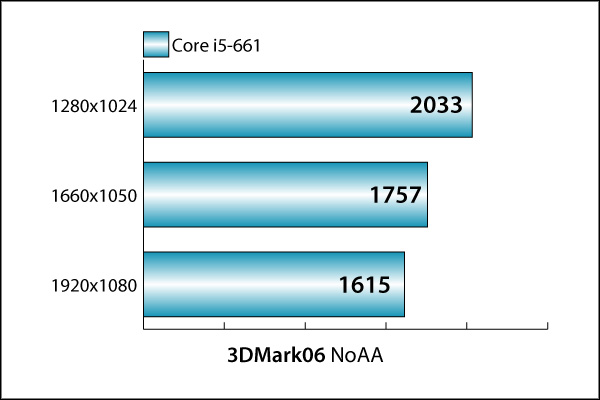

測試結果





新的Clarkdale處理器因僅雙核心的設計,在相同功耗限制下,可以擁有比四核心處理器更高的工作頻率,在許多一般應用軟體下,可以獲得相當佳的表現。至於內建的繪圖處理器,也提供比以往Intel整合型產品更好的效能,應付一般2D/3D繪圖、遊戲都沒有太多問題,播放高畫質視訊(HD)也不會耗用太多的處理器資源。就大部分的應用環境下,HD55M-ED55搭配Clarkdale非常夠用了,若想要更高的效能表現,亦可使用Lynnfield系列處理器再搭配效能較佳的顯示卡即可。
